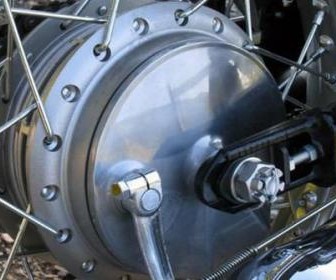

I. Tujuan Pelajaran
Siswa mampu untuk melakukan pemeliharaan, pengukuran, perbaikan serta menganalisa kerusakan pada sistem rem tromol
II. Peserta belajar dapat:
- Memeriksa keausan kanvas rem roda belakang
- Mengukur diameter dalam, dari tromol roda belakang
- Membersihkan permukaan tromol dengan memakai kertas amplas
- Menyetel gerak langkah pedal rem roda belakang
- Menyetel rem roda belakang
ALAT: BAHAN: WAKTU:
– Kotak alat (lengkap) – Sepeda motor dengan rem tromol – 8 x 45 menit
– Alat ukur – Amplas
III. Keselamatan kerja:
Penyetelan rem harus sesuai spesifikasi karena rem terlalu longgar berakibat blong, Jika terlalu keras / pendek jarak setelannya dapat macet ( tidak bekerja ).
IV. Langkah kerja:
A. Lepaskan roda Belakang
- Lepaskan mur roda belakang
- Lepas mur penyetel rem
- Lepas mur pengikat tromol
- Lepas poros roda belakang
- Lepas roda belakang
B. Pemeriksaan dan Penyetelan
- Periksalah limit (batas servis) ketebalan kanvas rem Limit: ………………………mm.
Gambar 1. Pemeriksaan kanvas rem - Ukurlah diameter dalam dari tromol Limit: ……………………………mm.
Gambar 2. Pemeriksaan tromol rem - Bersihkan permukaan tromol dengan memakai kertas amplas
Gambar 3. Membersihkan permukaan tromol
C. Pasangkan kembali komponen yang telah dibongkar, dengan urutan kebalikan
D. Penyetelan:
- Setel rem depan sesuai dengan spesifikasi Spesifikasi: …………………………………mm
Gambar 4. Kebebasan handel - Setel gerak langkah pedal rem Spesifikasi: …………………………………mm
Gambar 5. Kebebasan pedal - Setel rem belakang dari limit keausan kanvas rem
6. Penyetelan mur
