A.Tujuan Pelajaran
Siswa mampu untuk melakukan pemeliharaan, pengukuran, perbaikan serta menganalisa kerusakan pada sistem rem Cakram
B.Peserta belajar dapat
• Mengecek tinggi permukaan cairan rem.
• Mengecek kebocoran rem.
• Mengecek gerak main lengan rem.
• Mengecek unit master.
• Mengecek unit master caliper.
• Memeriksa kondisi piringan rem.
C. ALAT: BAHAN: WAKTU:
– Kotak alat – Sepeda motor sistem rem hidrolik 8 x 45 menit
– Alat Ukur – Minyak Rem
D.Keselamatan Kerja
– Penyetelan rem harus sesuai dengan spesifikasi dan SOP
E.Langkah kerja:

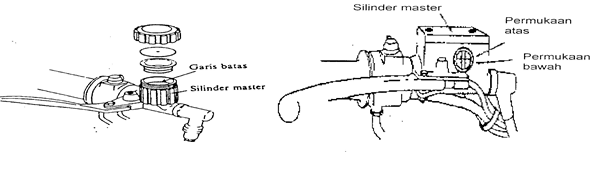

1. Periksa / cek tinggi cairan permukaan rem apa masih dalam batas yang ditentukan ( gambar A atau B )

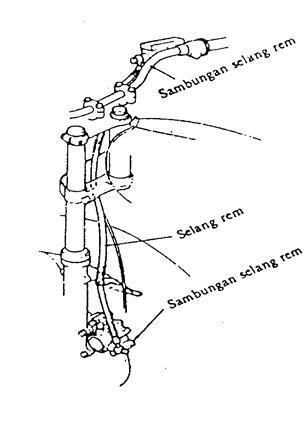

2. Periksalah / cek kebocoran saluran rem

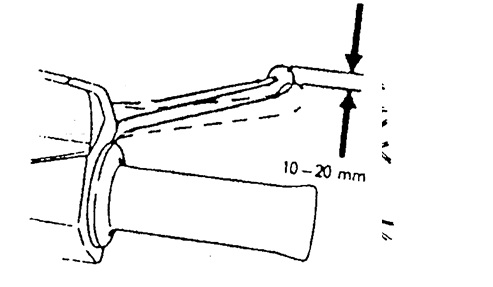

3. Periksa / cek gerak main lengan rem

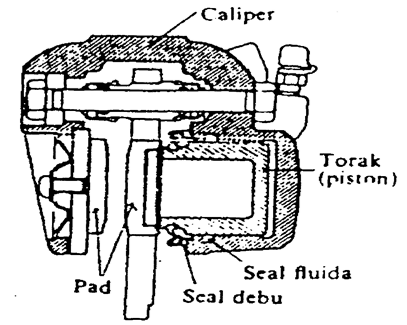

4. Periksa master caliper
a) Kebocoran
b) Macet / karat dan lain – lain

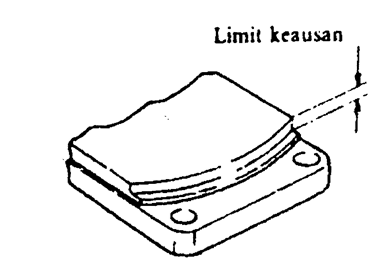

5.Periksa / cek keausan pad dari rem
Limit keausan pad: ………………mm

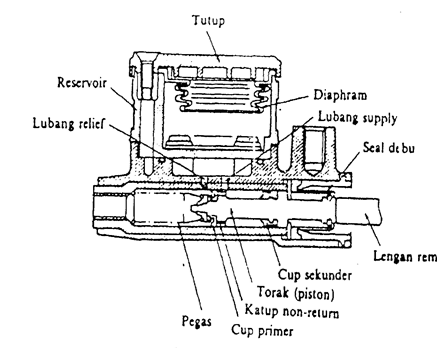

6. Periksa unit master rem
7.Periksa / cek unit master caliper
1)Keluarkan cairan rem
2)Lepas selang cairan rem

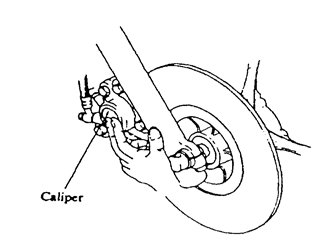

3)Lepas caliper
a)Kendorkan / lepas baut pengikat bodi
b)Lepas caliper dari piringan

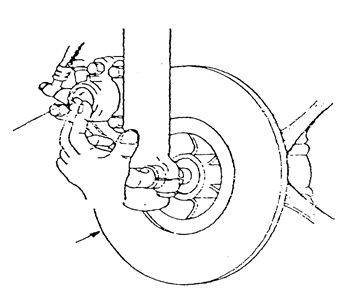

8.Periksa kondisi piringan rem
1)Ketebalan pirirngan rem
Limit: …………………mm
2)Periksa permukaan piringan rem
